Placas base
La placa base, también conocida como placa madre o placa principal (motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora. Es una parte fundamental para armar cualquier computadora personal de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el microprocesador (CPU), la memori -
Period: to
Fabricantes
Varios fabricantes se reparten el mercado de placas base, tales como: Advantech, Albatron, Aopen, ASUS, AsRock, Biostar, Chaintech, Dell, DFI, ECS EliteGroup, FIC, Foxconn, Gigabyte Technology, iBase, iEi, Intel, MSI, Pc Chips, Sapphire Technology, Super Micro, Tyan, VIA, XFX, Zotac. -

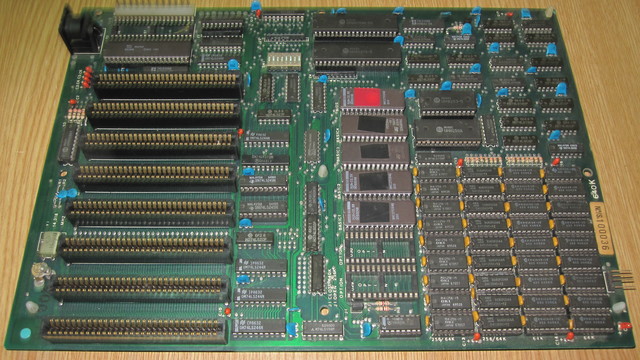

Formatos de placa base XT
1983: XT (sigla en inglés de eXtended Technology, «tecnología extendida») es el formato de la placa base de la computadora IBM PC XT (modelo 5160), lanzado en 1983. En este factor de forma se definió un tamaño exactamente igual al de una hoja de papel tamaño carta y un único conector externo para el teclado. -

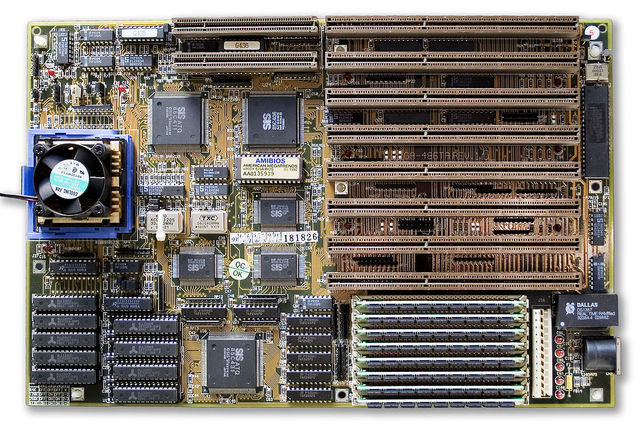

Formatos de placa base AT
1984: AT (Advanced Technology, «tecnología avanzada») es uno de los formatos más grandes de toda la historia de la PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995. -

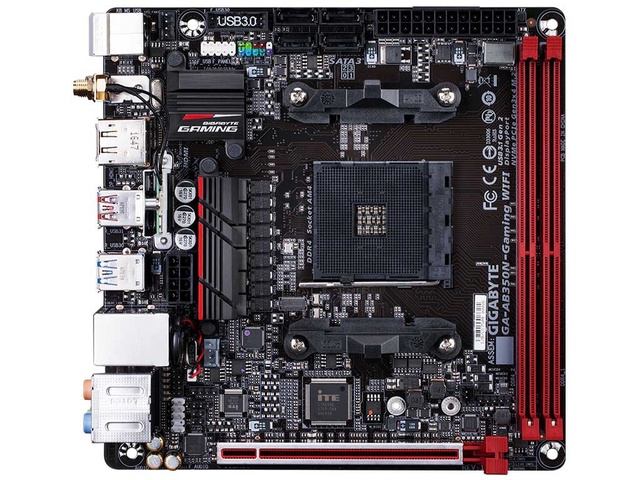

Formatos de placa base ATX
1995: ATX (Advanced Technology eXtended, «tecnología avanzada extendida») fue creado por un grupo liderado por Intel, en 1995 introdujo las conexiones exteriores en la forma de un panel E/S y definió un conector de 24 pines para la energía. Se usa en la actualidad en la forma de algunas variantes, que incluyen conectores de energía extra o reducciones en el tamaño.
ATX: 305 × 244 mm (Intel)
microATX: 244 × 244 mm
FlexATX: 229 × 191 mm
MiniATX: 284 × 208 mm -

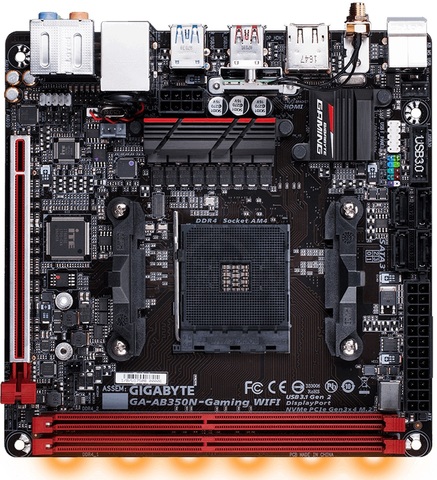

Formatos placa base ITX
2001: ITX (Integrated Technology eXtended), con rasgos procedentes de las especificaciones microATX y FlexATX de Intel, el diseño de VIA se centra en la integración en placa base del mayor número posible de componentes, además de la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria la instalación de una tarjeta gráfica en la ranura AGP. ITX: 215 × 195 mm (VIA)
Mini-ITX: 170 × 170 mm
Nano-ITX: 120 × 120 mm
Pico-ITX: 100 × 72 mm -
Formatos placa base BTX
2004: BTX fue retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX. BTX: 325 × 267 mm (Intel)
Micro BTX: 264 × 267 mm
Pico BTX: 203 × 267 mm
Regular BTX: 325 × 267 mm -

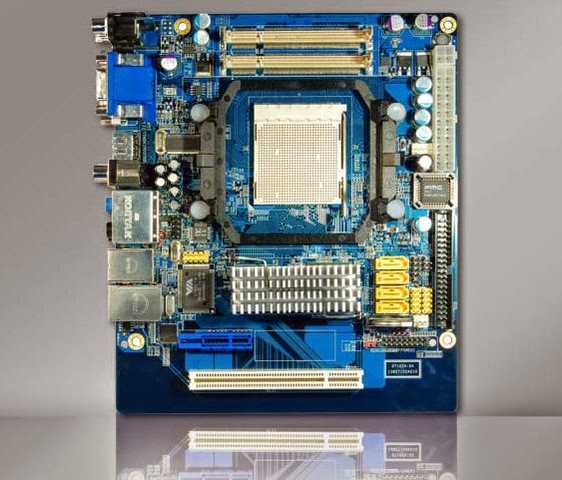

Formatos placa base DTX
2007: DTX eran destinadas a las PC de pequeño formato. Hacen uso de un conector de energía de 24 pines y de un conector adicional de 2x2.
DTX: 248 × 203 mm (AMD)
Mini DTX: 170 × 203 mm
Full DTX: 243 × 203 mm
